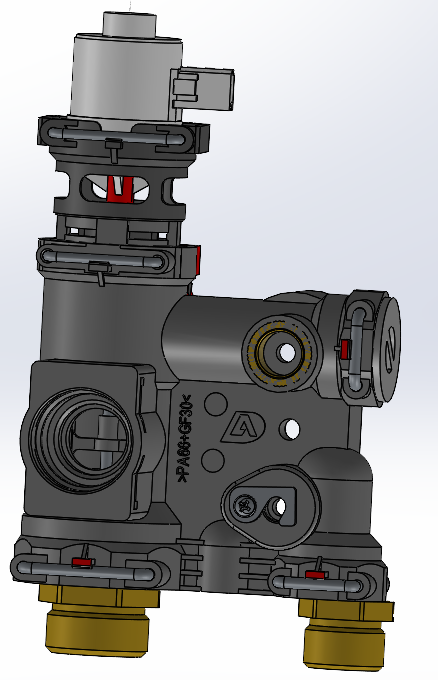

步进电机三通

步进电机三通阀是一种通过步进电机机械推拉实现水路切换的出水阀设备。该设备采用四相八拍驱动方式（100PPS，24步/1mm），运行最大行程12mm ，正常动作行程10mm且8mm即可有效密封，结合了防积垢的O型圈密封与NTC压板式结构设计，具有控制精准、结构紧凑、密封可靠、复位平稳等特点，广泛应用于采暖与卫浴系统的水路切换控制等领域。

产品

产品型号

步进电机三通

PA66+GF30

产品优势

步进电机三通阀主要有以下几个方面的优势区别：

极高精度的行程控制：常规三通阀通常只能执行简单的“全开”或“全关”切换。而这款步进电机三通阀采用四相八拍驱动（100PPS），控制精度达到了24步/1mm 。它可以非常精准地控制阀门位移，例如设定8mm进行密封，正常动作行程为10mm，最大行程可达12mm 。
智能复位与密封件保护逻辑：步进电机三通阀可以配合控制程序实现复杂的动作。例如，在通电复位时，步进电机可以先往采暖端和卫浴端分别走288步复位，然后再往采暖端走72步让两端保持导通状态，这种设计能有效避免密封件被长期压缩，从而延长使用寿命。常规三通阀很难实现这种中间停顿的保护机制。
可量化的推拉力与防积垢优化：步进电机能够提供稳定且可量化的推拉力（如55N、85N）。华益针对这种推拉力在高温下对O型圈的影响进行了仿真分析，排除了O型圈从面密封变为面和径向密封导致的积垢风险。并通过将密封端面连接孔的倒角从0.5X45°改为0.8X70°来增加间隙，进一步优化了防积垢性能。

总的来说，步进电机三通阀将传统的水路物理切换变成了一个可精确编程、可微调的机械动作，在可靠性和控制细腻度上有了显著提升。
